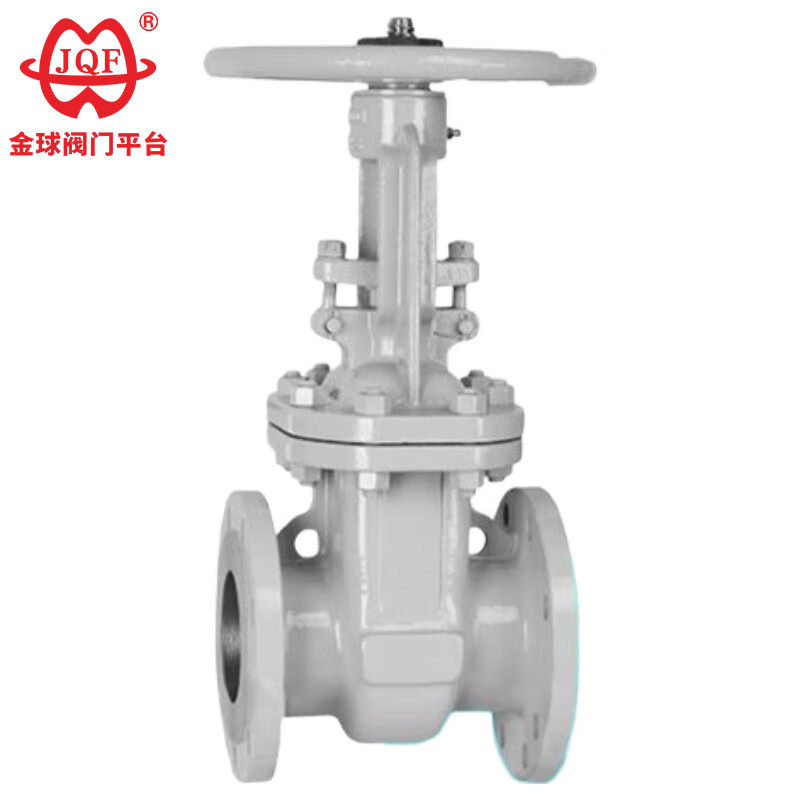

Руски стандартен шибър

JQF Valve е мащабен производител на клапани в Китай, който интегрира научни изследвания, разработка, проектиране, производство, продажби и обслужване. Този висококачествен руски стандартен шибър на склад с неповдигащ се шпиндел е изработен от сферографитен чугун и е снабден с еластичен гумен уплътнителен пръстен, за да се осигури надеждно уплътняване и издръжливост. Неговата компактна структура осигурява висока твърдост и надеждност, докато еластичният дизайн на вратата предотвратява деформация при необичайни натоварвания или температури. Вентилът е снабден с търкалящи лагери за лесна работа при по-големи размери и поддържа персонализирани материали и опции за седло, за да отговаря на различни работни условия.

Изпратете запитване

Описание на продукта

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Оптимизирана за пространство архитектура на флуидна динамика: Структурно оптимизираният дизайн на шасито осигурява на корпуса на клапана изключителна твърдост и безпрепятствена геометрия на потока, минимизирайки спада на налягането.
2. Усъвършенствана композитна уплътняваща повърхност: Руският стандартен шибър използва собствена металургична технология за комбиниране на устойчиви на корозия сплави с матрица от волфрамов карбид, постигайки изключително дълъг живот на цикъла, който далеч надхвърля индустриалните стандарти.
3. Работна система без триене на стеблото: Анизотропните графитни уплътнителни пръстени осигуряват уплътнение на стеблото без течове, като същевременно осигуряват ясно задействане с нисък въртящ момент за лесна и безпроблемна работа.
4. Многорежимна интеграция на задвижване: Руският стандартен шибър предлага цялостна съвместимост на задействане, включително ръчни ръчни колела, пневматични задвижващи механизми, електрически двигатели и планетарни редуктори, което позволява универсално внедряване.
5. Конфигурируема платформа с топология на клапанния диск: Три различни конфигурации на уплътнение: адаптивна към налягането гъвкава единична порта, твърда единична порта с високо натоварване и двупосочна двойна паралелна порта.

Стандарти за изпълнение

Спецификации на дизайна: GB / T 12234
Структурна дължина: GB / T 12221
Свързващ фланец: r0CT12815-08-I
Тест и проверка: JB / T 9092
Налягане - Температура: GB / T 9131
Идентификация на продукта: GB / T 12220

Параметри на производителност

Номинално наляганеPN（MPa)	случай	изпитвателно налягане（MPa)		Запечатан
Номинално наляганеPN（MPa)	случай	Запечатан (течен)	Уплътнение (газ)	Запечатан
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Подходяща среда и приложима температура

Материал на черупката	Подходяща медия	Приложима температура (℃)
Въглеродна стомана (тип C)	Вода, пара, масло	≤425
Хром-никелова титанова стомана (тип P)	Азотни киселини	≤200
Хром никел молибден титанова стомана (R тип)	Оцетна киселина	≤200
Хром-молибденова стомана (тип I)	Вода, пара, масло	≤550

Материал на основната част

Корпус, капак	Вентилна пластина, седло	Стебло на клапана	Стъбло гайка	пълнител	Ръчно колело
Въглеродна стомана	Висококачествена въглеродна стомана + карбидна или неръждаема стомана	Хромирана неръждаема стомана	Алуминиев бронз	Опаковка от азбестов графит	Ковък чугун
Хром-никелова титанова стомана	Неръждаема стомана, неръждаема стомана + циментиран карбид	Хром никел-титанова неръждаема стомана	Алуминиев бронз	Тефлон	Ковък чугун
Хром никел молибден титанова стомана	Неръждаема стомана, неръждаема стомана + циментиран карбид	Хром никел-титанова неръждаема стомана	Алуминиев бронз	Тефлон	Ковък чугун
Хром-молибденова стомана	Легирана стомана + карбид	Хром-молибденова стомана	Алуминиев бронз	Гъвкав азбест	Ковък чугун

Основната форма и присъединителни размери

Номинален диаметър	Основните размери и присъединителните размери
Номинален диаметър	L	D	D1	D2	b	З-д	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

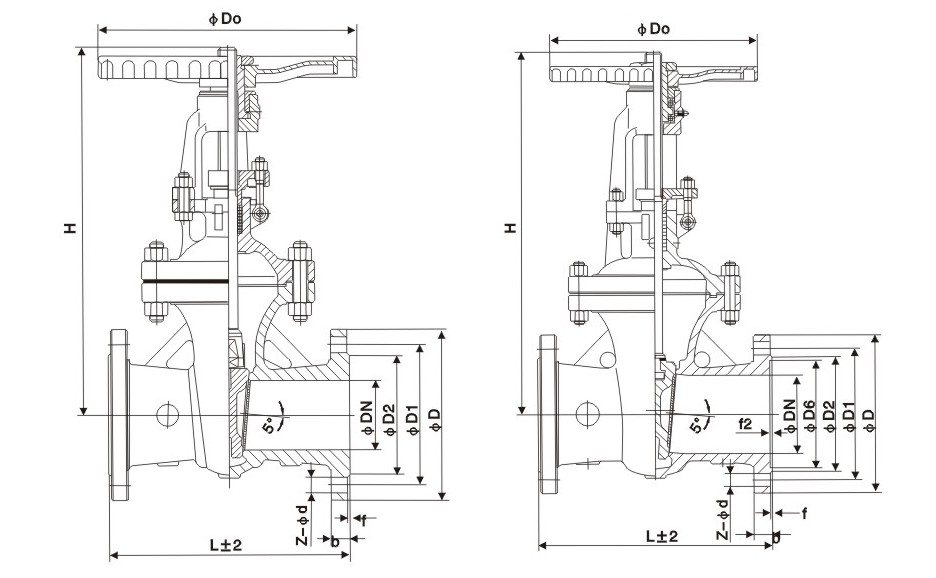

Картина на структурата

Горещи маркери: Руски стандартен шибър, Китай, персонализиран, качествен, издръжлив, усъвършенстван, производител, доставчик, фабрика, на склад
