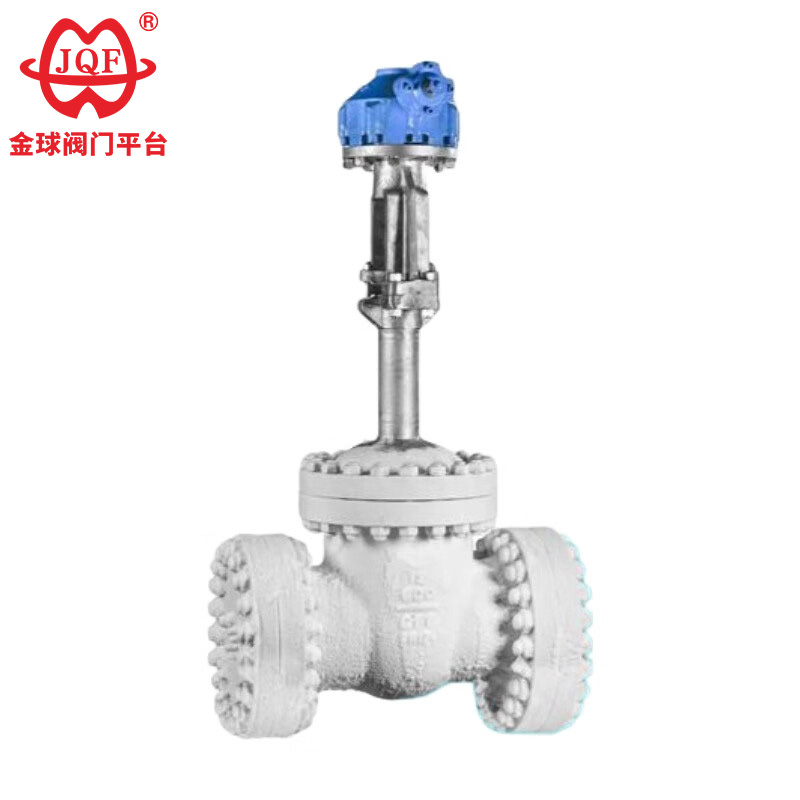

Криогенен шибър от неръждаема стомана

JQF Valve е производител на клапани с повече от 20 години в Китай, произвеждащ предимно сферични кранове, шибъри, сферични вентили, дроселови клапани и електромагнитни вентили. Нашият висококачествен криогенен шибър от неръждаема стомана е специално проектиран за екстремни работни условия с температури на средата под -46°C. Подходящ е за криогенни среди като метан, втечнен природен газ, хексен, въглероден диоксид, течен амоняк, течен кислород, течен азот и течен водород.

Изпратете запитване

Описание на продукта

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Параметри на производителност

модел		DZ40Y-16	DZ40Y-25
Работно налягане (MPa)		1.6	2.5
подходяща температура（℃）		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
материал	пълнител	Baptist тетрафлуоретилен азбестово въже
	Ръчно колело	QT450-10
	Стъбло гайка	ZCuA110Fe3
	Стебло на клапана	1Cr18Ni9Ti
	Уплътнение	Нискотемпературен азбест

Характеристики

1. Неутрализиране на налягането в кухината: Проектираният отвор за балансиране на налягането, интегриран във входната повърхност на клапана на криогенния шибър от неръждаема стомана, активно неутрализира разликите в налягането, предотвратявайки натрупването на вредни среди в кухината на клапана.
2. Термодинамично оптимизиран капак: Височината на капака се изчислява динамично въз основа на работния температурен профил, за да се поддържа целостта на натиск на уплътнението на стеблото през целия температурен цикъл.
3. Трибологично калибриране на материала: Прецизните спецификации на уплътнителния пръстен и материалите на уплътнението гарантират химическа стабилност в определения работен температурен диапазон.
4. Гаранция за металургична производителност: Химическият състав и кристалната структура на компонентите са стриктно валидирани, за да осигурят устойчивост на удар и пластичност в широк температурен диапазон.
5. Универсална интерфейсна архитектура: Разнообразие от стандартни конфигурации на фланци и опции за морфология на уплътненията за криогенния шибър от неръждаема стомана отговарят на глобалните изисквания за интегриране на тръбопроводи.

Основната форма и присъединителни размери

Номинален диаметър	Основните размери и присъединителните размери
Номинален диаметър	L	D	D1	D2	b	З-д	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

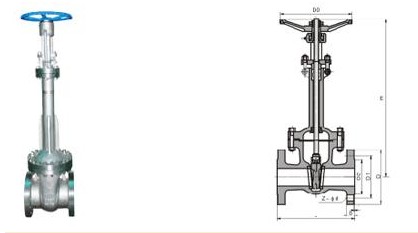

Картина на структурата

Всички текстове, данни и снимки в тази статия са само за справка. Ако трябва да видите повече производителност на продукта, размер на структурата, цена и други подробности. Моля, свържете се с нас.
