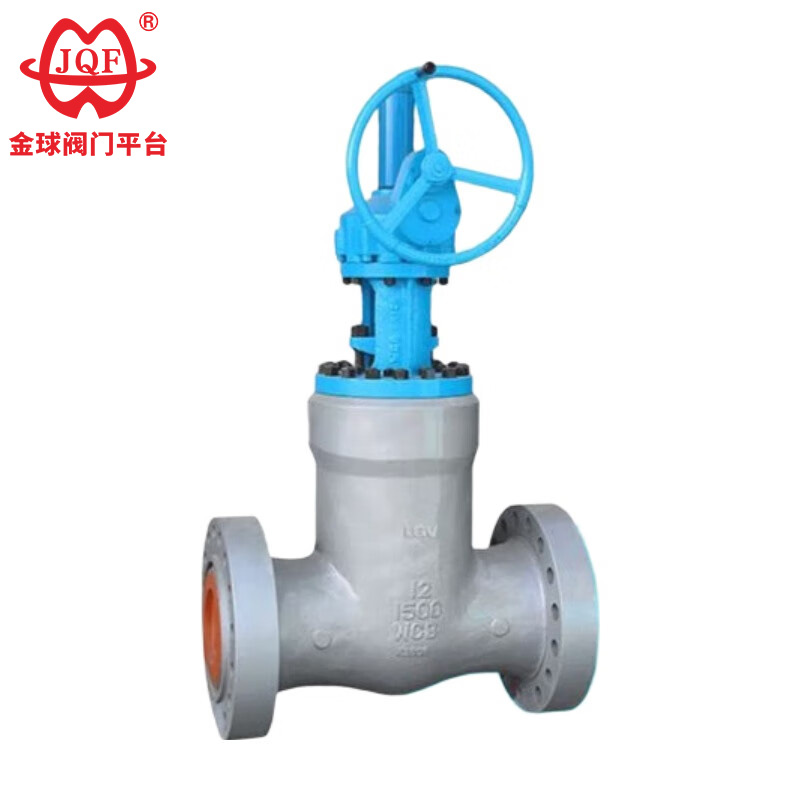

Шибър с фланец за високо налягане

JQF Valve factory е професионален производител на фланцови шибъри за високо налягане в Китай. Ние произвеждаме висококачествени фланцови шибъри за високо налягане, които са специално проектирани да издържат на среда с високо налягане и използват фланцови връзки. От дизайна и избора на материал до производствените процеси и стандартите за изпитване, изискванията за фланцови шибъри за високо налягане далеч надхвърлят тези на обикновените шибъри, гарантирайки тяхната безопасна и стабилна работа в критични промишлени области като петролна, химическа и енергийна промишленост.

Изпратете запитване

Описание на продукта

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

Стандарти за проектиране

Стандарт за дизайн: GB / T 12234-2007
Структурна дължина GB / T 12221-2005
Размер на връзката за челно заваряване NB / T 4704-2014
Тест и инспекция NB / T 4704-2014
Налягане - Температура: NB / T 4704-2014

Параметри на производителност

модел	PN	Работно налягане/MPa	подходяща температура/℃	Подходяща медия	Тяло
Z61Y-250	250	25	≤570	пара	WC9
Z61Y-320	320	32	≤570	пара	WC9

Материал на основната част

модел	材料
модел	Тяло	Вентилна плоча	капачка	Стволова майка	пълнител
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	Гъвкав графит
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	Гъвкав графит

Основната форма и присъединителни размери

DN	L	D	H	D0	тегло/кг
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

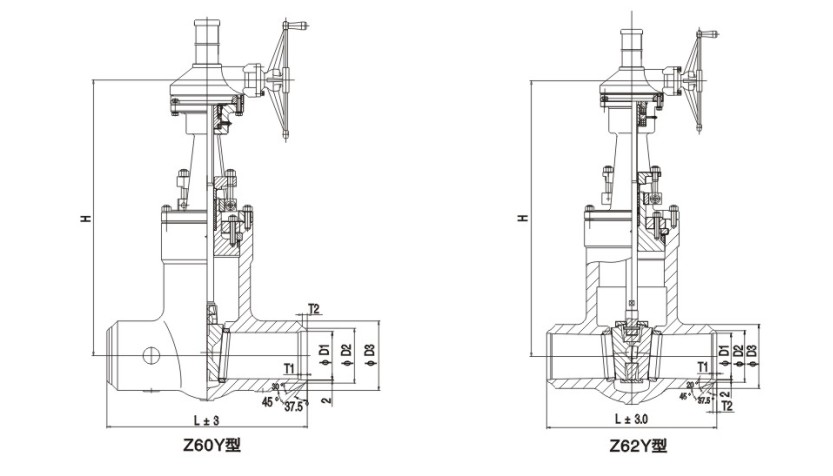

Картина на структурата

Структурни характеристики

Тези фланцови шибъри с високо налягане са от решаващо значение за контролиране на потока от течности в различни системи, осигурявайки прецизно регулиране и дълготрайна работа.

1. Издръжливи и здрави: Нашите фланцови шибъри са изработени от висококачествени материали, което ги прави много подходящи за различни взискателни индустриални среди. Фланцовото съединение е много сигурно, намалявайки възможността от течове и осигурявайки плътно уплътнение.
2. Прецизен контрол: Шибърният вентил с фланец за високо налягане осигурява прецизен контрол върху дебита на флуидите в тръбопровода. Независимо дали трябва да отворите, затворите или регулирате скоростта на потока, работата е гладка. Този прецизен контрол е важен за поддържане на цялостната ефективност на системата и предотвратяване на оперативни повреди.
3. Устойчив на корозия: Всички материали, използвани за производството на този фланцов шибър, са специално подбрани заради силната си устойчивост на корозия. Дори при тежки условия, той може да поддържа нормална работа дълго време без проблеми.
4. Широка приложимост: Шибърните вентили с фланци могат да се използват в много различни промишлени условия. Този многофункционален дизайн му позволява да бъде гъвкаво адаптиран към различни системи, а инсталирането и интегрирането са удобни.
5. Лесна поддръжка: Помислихме за лесна поддръжка по време на фазата на проектиране. Компонентите на вентила са лесни за разглобяване и повторно сглобяване, което прави рутинната проверка и поддръжка лесна и рентабилна.

Горещи маркери: Шибър с фланец за високо налягане, Китай, персонализиран, качествен, издръжлив, усъвършенстван, производител, доставчик, фабрика, на склад
