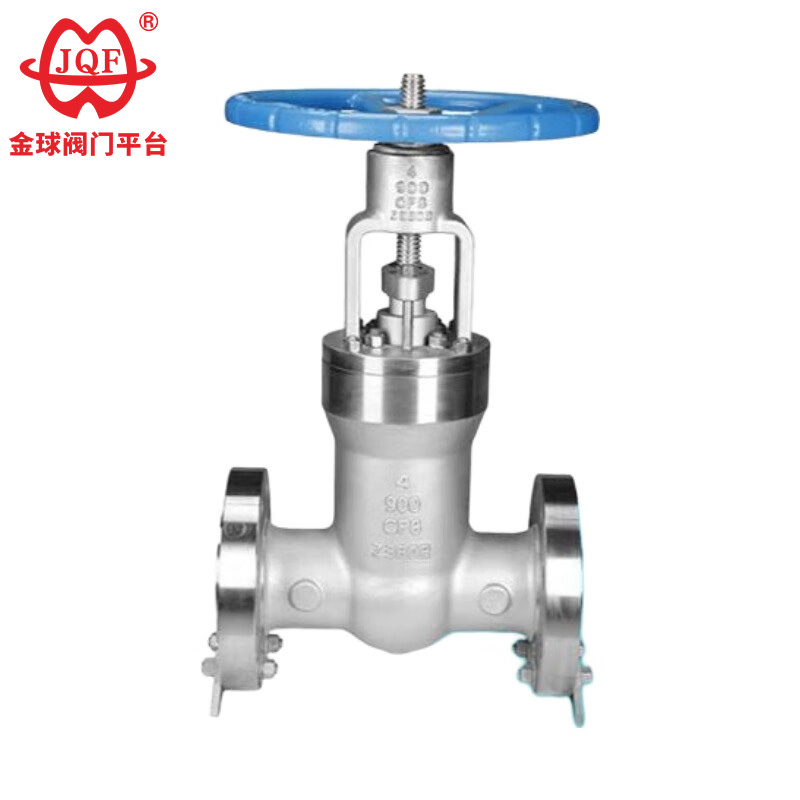

API шибър за високо налягане

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Изпълнителен стандарт

Критерии за проектиране: API 600 / ASME B16.34
Структурна дължина ASME B16.10
Размер на челната заварка ASME B16.5
API за изпитване и проверка 598
Налягане - температура: ASME B16.34

Характеристики

API шибърите за високо налягане се наричат ​​още вентили за електроцентрали. Те се използват предимно в различни тръбопроводни системи на топлоелектрически централи, отговорни за свързване или прекъсване на потока от медии (като вода или пара). В сравнение с обикновените вентили, изключителната характеристика на вентилите за електроцентрали е тяхната способност да издържат на много високи температури и налягания. Те също имат специален дизайн - самоуплътняваща се структура. Този дизайн има предимство: колкото по-високо е налягането в системата, толкова по-добър е уплътняващият ефект. Тези характеристики ги правят широко използвани при специфични работни условия при висока температура и високо налягане и трудно могат да бъдат заменени с други клапанни продукти.
1. Отваряне и затваряне без триене: Тази функция решава проблема с триенето между уплътнителните повърхности на традиционните клапани, което води до по-стабилно уплътняване.
2. Конструкция, монтирана отгоре: След като вентилът е монтиран на тръбопровода, ако е необходима проверка или поддръжка, това може да се направи директно онлайн, без да се отстранява. Това значително намалява времето за престой и спестява разходи за поддръжка.
3. Дизайн с едно седло: Елиминира проблема с необичайно повишаване на налягането в кухината на клапана, което засяга безопасната употреба.
4. Дизайн с нисък въртящ момент: стеблото на клапана, проектирано със специална структура, позволява лесно отваряне и затваряне с минимална сила.
5. Клиновидна уплътнителна структура: шибърът за високо налягане на API използва механичната сила, осигурена от стеблото на клапана, за да притисне клинообразния шибър към леглото на клапана, за да постигне уплътняване, като гарантира, че уплътнителната производителност на клапана остава стабилна и не се влияе от колебания в налягането в тръбопровода.
6. Самопочистваща се структура на уплътняващата повърхност: Когато шибърът на шибърния вентил за високо налягане API се наклони отворен от леглото на клапана, течността в тръбопровода тече равномерно по цялата обиколка на уплътнителната повърхност на шибъра. Това предотвратява ерозията на високоскоростната течност само на една част от леглото на клапана и също така отмива натрупаните замърсявания върху уплътнителната повърхност, постигайки самопочистване.

Параметри на производителност

Материал на основната част

Основната форма и присъединителни размери
