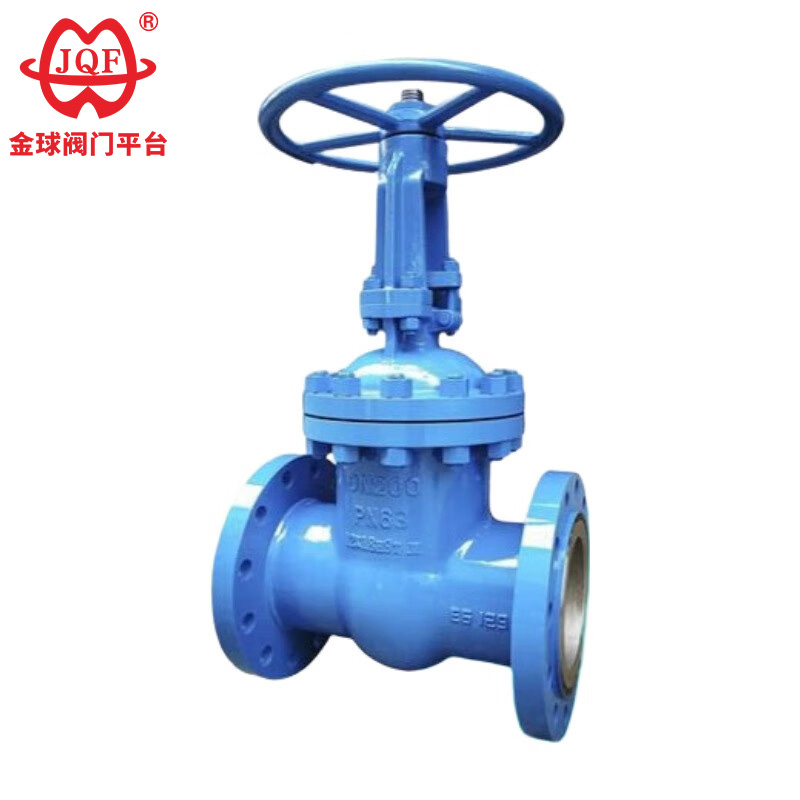

Фабриката JQF Valve произвежда висококачествени фланцови шибъри по стандарт GB, които се използват широко в нефтохимически, топлоенергийни и други тръбопроводи за петролни продукти и пара като устройства за отваряне и затваряне за свързване или прекъсване на тръбопроводни среди. Чрез избора на различни материали персонализираните стандартни фланцови вентили на GB са подходящи за различни среди като вода, пара, масло, азотна киселина, оцетна киселина, силно окисляваща среда и урея и се предлагат във версии с ръчно, конусно зъбно колело и електрическо задвижване.
Проверки преди инсталация
Проверете съвместимостта на материала на стандартните фланцови шибъри на GB с течна среда, температура и налягане. Проверете повърхностите на фланците за драскотини, уверете се, че материалът на уплътнението отговаря на условията на експлоатация и се уверете, че болтовете/гайките отговарят на изискванията за якост.
Подравняване на инсталацията
Никога не подравнявайте със сила стандартни фланцови шибъри GB. Неправилното центриране причинява изкривяване на седалката, течове или структурно напрежение. Поддържайте тръбопроводи независимо близо до вентила. Затегнете болтовете постепенно под формата на звезда до равномерен въртящ момент. Затегнете отново след 24–48 часа работа на системата.
Оперативна дисциплина
Напълно отворете или затворете напълно стандартните фланцови шибъри на GB — частично отворените позиции ускоряват ерозията на седалката/шибъра от високоскоростен поток. Използвайте само ръчни колела; избягвайте гаечни ключове/лостове. Смазването на стеблото (грес клас EP) е задължително на тримесечие.
Тестване на поддръжката
Хидростатично тествайте стандартните фланцови шибъри на GB след инсталирането при 1,5 × PN рейтинг преди пускане на системата в експлоатация. Изолирайте вентилите от оборудването надолу по веригата по време на изпитването. Ежегодно: проверявайте херметичността на сальника, корозията на стеблото и целостта на фланцовото съединение. Сменете незабавно износените уплътнителни пръстени, за да спрете дифузните емисии.
Боравене със съхранение
Съхранявайте вентилите на закрито, защитени от влага. Дръжте крайните капачки до монтажа.
1. Високоефективен дизайн: Стандартните фланцови шибъри на GB се отличават с рационално конфигуриран дизайн, който ефективно използва пространството, постигайки превъзходна стабилност на корпуса на клапана, минимизирано съпротивление на течности и оптимизиран коефициент на потока.
2. Подобрен живот на уплътнението: Уплътняващият интерфейс използва неръждаема стомана и карбидно покритие, което минимизира износването и значително удължава експлоатационния живот.
3. Надеждна и лесна за работа: Гъвкавата графитна опаковка осигурява надеждна цялост на уплътнението, което води до гладка работа и минимален работен въртящ момент.
4. Разнообразни методи за задействане: стандартните фланцови шибъри на GB са съвместими с различни задвижващи механизми, включително ръчни, пневматични, електрически и задвижвани със зъбни колела, за да отговорят на различни изисквания за приложение.
5. Разнообразни структури: Предлага се в различни структурни конфигурации, включително гъвкави клиновидни единични порти, твърди клиновидни единични порти или паралелни (двойни) порти.
Спецификации на дизайна: GB / T 12234
Структурна дължина: GB / T 12221
Свързващ фланец: JB / T 79.1
Тест и проверка: JB / T 9092
Налягане - Температура: GB / T 9131
Идентификация на продукта: GB / T 12220
| Номинално наляганеPN（MPa) | случай | изпитвателно налягане（MPa) | Запечатан | |
| Запечатан (течен) | Уплътнение (газ) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Материал на черупката | Подходяща медия | Приложима температура (℃) |
| Въглеродна стомана (тип C) | Вода, пара, масло | ≤425 |
| Хром-никелова титанова стомана (тип P) | Азотни киселини | ≤200 |
| Хром никел молибден титанова стомана (R тип) | Оцетна киселина | ≤200 |
| Хром-молибденова стомана (тип I) | Вода, пара, масло | ≤550 |
| Корпус, капак | Вентилна пластина, седло | Стебло на клапана | Стъбло гайка | пълнител | Ръчно колело |
| Въглеродна стомана | Висококачествена въглеродна стомана + карбидна или неръждаема стомана | Хромирана неръждаема стомана | Алуминиев бронз | Опаковка от азбестов графит | Ковък чугун |
| Хром-никелова титанова стомана | Неръждаема стомана, неръждаема стомана + циментиран карбид | Хром никел-титанова неръждаема стомана | Алуминиев бронз | Тефлон | Ковък чугун |
| Хром никел молибден титанова стомана | Неръждаема стомана, неръждаема стомана + циментиран карбид | Хром никел-титанова неръждаема стомана | Алуминиев бронз | Тефлон | Ковък чугун |
| Хром-молибденова стомана | Легирана стомана + карбид | Хром-молибденова стомана | Алуминиев бронз | Гъвкав азбест | Ковък чугун |

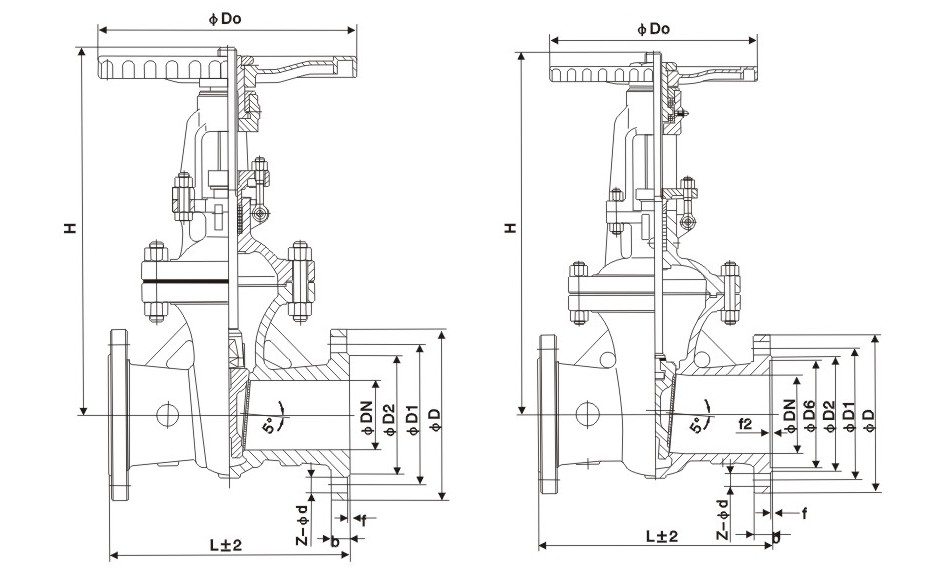

| Номинален диаметър | Основните размери и присъединителните размери | |||||||
| L | D | D1 | D2 | b | З-д | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
