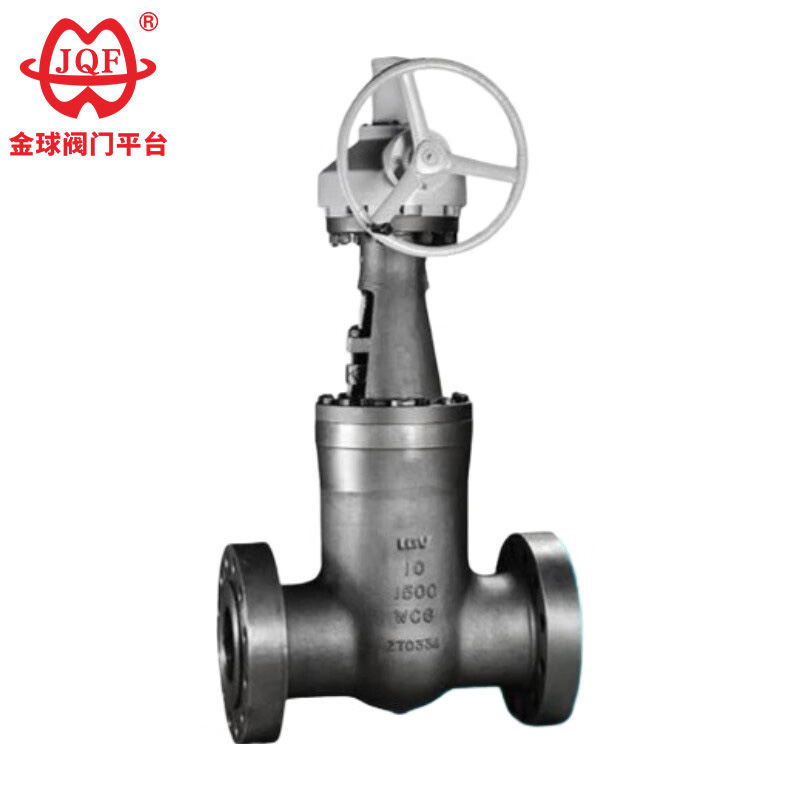

Високотемпературните шибъри, известни също като вентили за електроцентрали, се използват предимно в тръбопроводните системи на различни системи в топлоелектрически централи за изключване или свързване на тръбопроводната среда. Приложима среда: некорозивна среда като вода и пара.
Принципът на задвижване с нулево триене на високотемпературния шибър преодолява присъщите ограничения на традиционните вентили, а именно постепенното намаляване на целостта на уплътнението поради износване на повърхността по време на работа. Високотемпературният шибър разполага с конструкция с вход отгоре, което позволява директна онлайн поддръжка, докато тръбопроводът остава под налягане, което значително намалява времето за престой на оборудването и оперативните разходи без разхерметизиране на системата.
Интегрираната структура на седлото предотвратява уловената среда от създаване на опасни условия на свръхналягане, елиминирайки потенциалния риск от натрупване на налягане в камерата и избягвайки нарушения на правилата за безопасност.
Интегрираната задвижваща система с нисък въртящ момент, със своята внимателно проектирана геометрия на стеблото, изисква минимална ръчна работа - дори при високи диференциали на налягането, тя обикновено може лесно да се управлява чрез компактно ръчно колело.
Надеждността на уплътнението произтича от механично задвижван клинов механизъм, който изчислява натиска на стеблото, за да захване със сила диска на клапана със седлото. Това надеждно механично зацепване осигурява херметично затваряне, незасегнато от колебанията на налягането в тръбопровода, гарантирайки постоянна производителност в различни работни диапазони. Едновременно с това флуидът от тръбопровода генерира равномерен 360° поток на граничния слой по цялата обиколка на основата, смекчавайки ерозионните горещи точки, причинени от турбулентни удари и активно промивайки отлагания от частици от критичните зони на уплътняване.
В сравнение с други клапани, високотемпературните шибъри се характеризират с висока температура и високо налягане и уникален самоуплътняващ се дизайн. Колкото по-високо е налягането, толкова по-надеждно е уплътнението. Благодарение на производителността и техническите характеристики, специалните условия на работа правят продуктът характеристика, която не може да бъде заменена от други продукти.
Стандарт за дизайн: GB / T 12234-2007
Структурна дължина GB / T 12221-2005
Размер на връзката за челно заваряване NB / T 4704-2014
Тест и инспекция NB / T 4704-2014
Налягане - Температура: NB / T 4704-2014
| модел | PN | Работно налягане/MPa | подходяща температура/℃ | Подходяща медия | Тяло |
| Z61Y-250 | 250 | 25 | ≤570 | пара | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | пара | WC9 |
| модел | материал | ||||
| Тяло | Вентилна плоча | капачка | Стволова майка | пълнител | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Гъвкав графит |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Гъвкав графит |
| DN | L | D | H | D0 | тегло/кг |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Всички текстове, данни и снимки в тази статия са само за справка. Ако трябва да видите повече производителност на продукта, размер на структурата, цена и други подробности. Моля, свържете се с нас.
