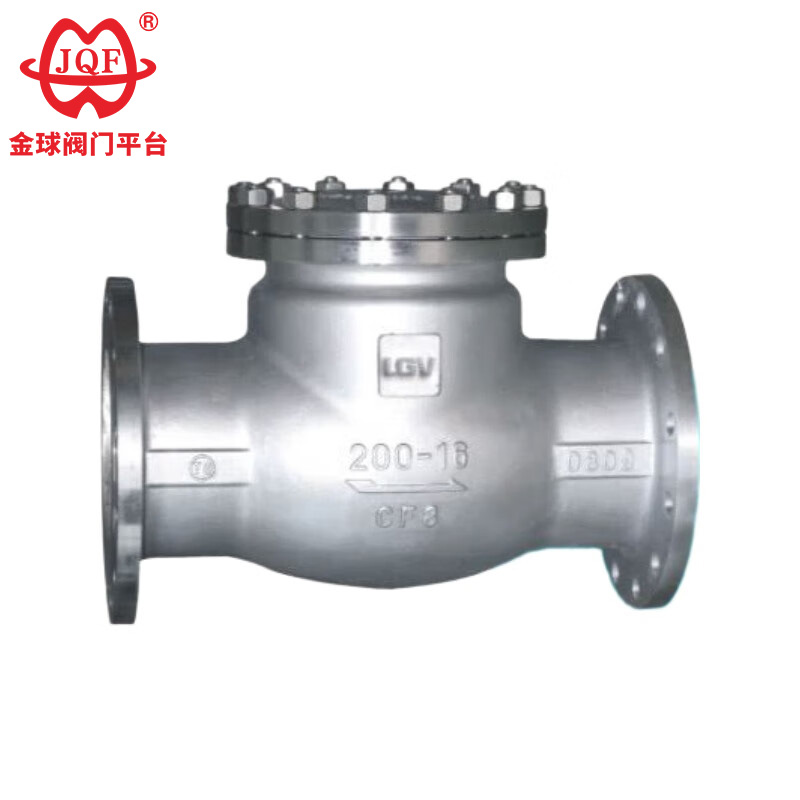

Jinqiu Valve, професионален производител на възвратни клапани от неръждаема стомана в Китай, който произвежда възвратни клапани от неръждаема стомана, чиито кобилици използват сферична структура на свързване на кръстовището на кобилицата и диска на клапана. Това позволява на диска на клапана да има определена степен на свобода в рамките на 360-градусов диапазон и осигурява подходяща компенсация на микропозицията.
Тези вентили се използват широко в химическата, металургичната и фармацевтичната промишленост. Обратните клапани от неръждаема стомана тип H44W и H44Y се използват в тръбопроводни системи, предимно за предотвратяване на обратния поток на средата, предотвратяване на обръщане на помпата и нейния задвижващ двигател и предотвратяване на изтичане на среда в контейнерите. Възвратните клапани могат да се използват и в тръбопроводи, където налягането може да е по-високо от това на основната или спомагателната система.
1. Нисък спад на налягането: Дизайнът с пълен отвор на възвратния клапан от неръждаема стомана осигурява минимално съпротивление на потока, когато е отворен, спестявайки енергия в системата.
2. Напълно автоматична работа: Възвратният клапан от неръждаема стомана не изисква външно захранване или ръчна намеса; той работи единствено въз основа на потока и налягането в линията.
3. Надеждно уплътнение: Предлага метал към метал или еластична (мека) седалка за предотвратяване на обратен поток.
4. Здрав и прост дизайн: Възвратният клапан от неръждаема стомана има малко движещи се части, висока надеждност и изисква минимална поддръжка.
| модел | H44W-16P~250 | |
| Работно налягане（MPa） | 1,6~25 | |
| подходяща температура（℃） | ≤550 | |
| Подходяща медия | Слаба корозивна среда | |
| материал | Корпус, капак, диск | Хром никел-титанова неръждаема стомана |
| Уплътнителна повърхност | Тялото е запечатано | |
| Име на част | Име на материала | |||
| Тяло | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| капачка | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Вентилна плоча | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Уплътнителна повърхност | Тяло / STL | Тяло / STL | Тяло / STL | Тяло / STL |
| Вал на клапана | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Уплътнение | Гъвкав графит | Гъвкав графит | Гъвкав графит | Гъвкав графит |
| болт | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| гайка | A194 8 | A194 8M | A194 8 | A194 8M |
| Работна температура | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ |
| Подходяща медия | Слабо корозивен | Слабо корозивен | Слабо корозивен | Слабо корозивен |
| Номинален диаметърDN | Основните размери и присъединителните размери | ||||||
| L | D | D1 | D2 | b | З-д | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
