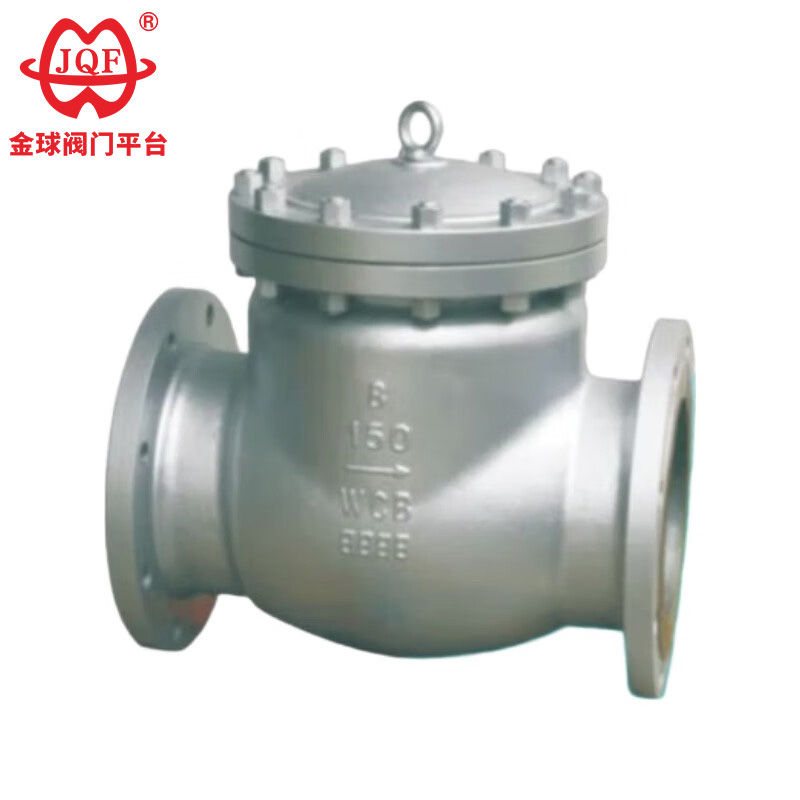

Jinqiu Valve, професионален производител на възвратни клапани в Китай, нашите API възвратни клапани са проектирани и произведени изцяло в съответствие с американските стандарти. Тези вентили се отличават с естетически приятна структура и напреднала технология. Възвратните клапани на API автоматично отварят и затварят диска на клапана въз основа на потока на самата среда, за да предотвратят обратния поток. Те са известни също като еднопосочни вентили, възвратни клапани или обратни клапани. Основните им функции са да предотвратят обратния поток на средата, да предотвратят обръщането на помпата и задвижващия двигател и да предотвратят изтичане на средата вътре в контейнера.
1. Ниско съпротивление на потока: Когато възвратният клапан на API е напълно отворен, пътят на потока е почти безпрепятствен, което води до нисък спад на налягането.
2. Бързо затваряне и предотвратяване на обратния поток: Действието на лоста на диска на клапана позволява бърза реакция и затваряне дори при началото на обратния поток.
3. Широка приложимост: Подходящ за широк диапазон от диаметри на тръби, от DN50 до DN1200 и повече.
| Сериен номер | име на проекта | параметър | |||||
| 1 | Номинално наляганеPN（MPa) | 150 LB | 300LB | 600LB | 900LB | 1500LB | 2500LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Налягане при изпитване на здравината на корпуса | Номинално налягане при стайна температура 1,5 пъти | |||||
| 3 | Изпитвателно налягане за уплътнение при високо налягане | Номинално налягане при стайна температура 1,1 пъти | |||||
| 4 | Работно налягане при стайна температура | Натиснете ASME B16.34 за налягане и температура | |||||
| стандарти за проектиране | Дължина на конструкцията | Размер на фланцовата връзка | Тест и проверка | Еталонно налягане и температура |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Име на част | Име на материала | |||||
| Тяло | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| капачка | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Вентилна плоча | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Уплътнителна повърхност | 13Cr/STL | STL | Тяло / STL | Тяло / STL | Тяло / STL | Тяло / STL |
| Вал на клапана | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Уплътнение | Гъвкав графит | Гъвкав графит | Гъвкав графит | Гъвкав графит | Гъвкав графит | Гъвкав графит |
| болт | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| гайка | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Работна температура | -29 ~ 425 ℃ | -29 ~ 540 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ |
| Подходяща медия | пара | пара | Слабо корозивен | Слабо корозивен | Слабо корозивен | Слабо корозивен |
| Номинален диаметър | размер | ||||||||
| m | в | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
