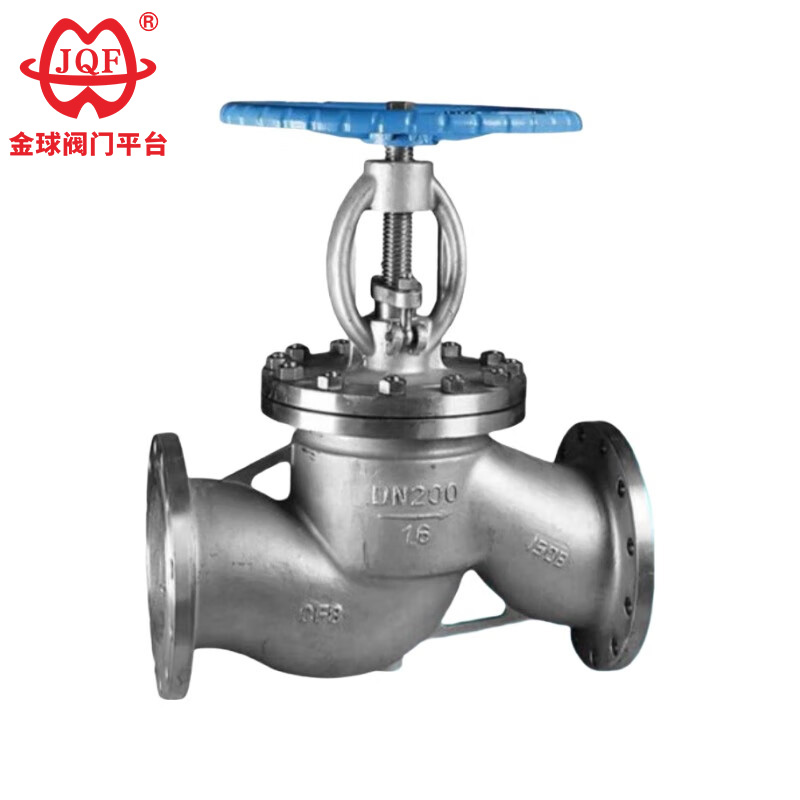

Сферичен вентил от неръждаема стомана

Издръжлив вентил J41H, J41Y, J41W от неръждаема стомана, произведен от JQF Valve. Неговата част за отваряне и затваряне е цилиндрична клапа на клапана, уплътнителната повърхност е плоска или конична, а клапата на клапана се движи линейно по централната линия на течността. Спирателният вентил от неръждаема стомана е подходящ само за пълно отваряне и пълно затваряне. Обикновено не се използва за регулиране на дебита. Може да се регулира и регулира, когато се персонализира.

Изпратете запитване

Описание на продукта

Foshan Jinqiu Valve Co., LTD. е висококачествен производител на сферични вентили от неръждаема стомана, интегриращ дизайн, разработка, производство, продажби и обслужване. Нашите основни продукти включват различни контролни клапани, електрически клапани, пневматични клапани, електромагнитни клапани, ръчни клапани, задвижващи механизми и аксесоари за клапани.
Нашият вентил от неръждаема стомана е шибър с лято тяло от неръждаема стомана, фланцови връзки в двата края и структура на шибър. Неговата основна функция е прецизно регулиране на потока или надеждно спиране на средата в тръбопроводите.
Благодарение на отличната си устойчивост на корозия и надеждно уплътняване, той се превърна в един от предпочитаните клапани за корозивни среди или приложения с висока чистота в химическата, нефтохимическата, хранителната и фармацевтичната промишленост.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Проста структура: Дизайнът на вентила от неръждаема стомана е прост, което прави производството и поддръжката удобни и ефективни.
2. Бърза реакция: Късият работен ход позволява изключително бързо отваряне и затваряне на клапана.
3. Устойчиво уплътнение: Отличен уплътняващ ефект, минимално съпротивление на триене и дълъг експлоатационен живот.

Изпълнителен стандарт

Спецификации на дизайна: GB / T 12235
Структурна дължина: GB / T 12221
Фланцево съединение: JB / T 79
Тест и проверка: JB / T 9002
Идентификация на продукта: GB / T 12220
Спецификации на доставката: JB / T 7928

Параметри на производителност

модел		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Работно налягане（MPa）		1,6～16,0
подходяща температура（℃）		≤425		≤150
Подходяща медия		Вода, пара, масло		Слаба корозивна среда
материал	Корпус, капак	Въглеродна стомана		Хром никел-титанова неръждаема стомана
	Стебло на клапана	Хромирана неръждаема стомана		Хром никел-титанова неръждаема стомана
	Уплътнителна повърхност	Наваряване на сплави на основата на желязо	Твърда наварена сплав	Материал на тялото
	пълнител	Азбестов графит, гъвкав графит, PTFE

Основната форма и размер на връзката

Номинален диаметър	Основните размери и присъединителните размери
Номинален диаметър	L	D	D1	D2	b	З-д	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

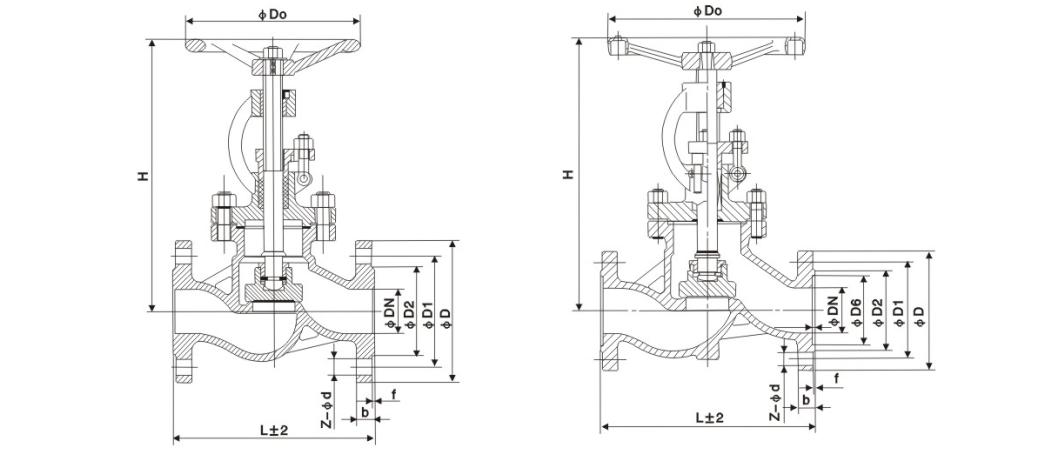

Картина на структурата
